TT

Tên Linh Kiện

SL

01

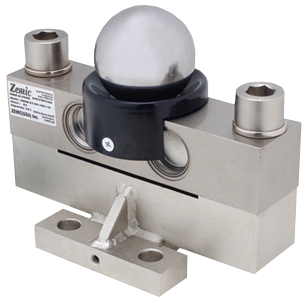

LOAD CELL HM9B 30t (Zemic Hà Lan).
- Tải trọng: 30 Tấn
- Cấp chính xác: OIML R60 C3.
- Điện áp biến đổi:(2 ± 0.002 )mV/V.
- Sai số lặp lại: (≤ ± 0.01) %R.O.
- Độ trễ: (≤ ± 0.02)%R.O.
- Sai số tuyến tính: (≤ ± 0.02)%R.O.
- Quá tải (30 phút): (± 0.02)%R.O.
- Cân bằng tại điểm: ("0" ≤ ± 1)%R.O.
- Bù nhiệt: (-10 ~ +40)°C.
- Nhiệt độ làm việc:(-20 ~ +60) °C.
- Nhiệt độ tác động đến tín hiệu ra:(≤ ± 0.002)%R.O/°C
- Nhiệt độ tác động làm thay đổi điểm"0":(≤ ± 0.002) %R.O/°C
- Điện trở đầu vào:(700 ± 4)Ω.
- Điện trở đầu ra: (700 ± 1)Ω.
- Điện trở cách điện:≥ 5000(ở 50VDC)MΩ.
- Điện áp kích thích: 6 ~ 15 (DC/AC)V.
- Điện áp kích thích tối đa: 20(DC/AC)V.
- Quá tải an toàn: 150%.
- Quá tải phá hủy hoàn toàn:300%.
- Tuân thủ theo tiêu chuẩn: IP68.
- Chiều dài dây tín hiệu:13m.
- Màu sắc dây: Đỏ, Đen, Xanh, Trắng.
- Phương thức định lượng: cảm biến từ (load cell).

06

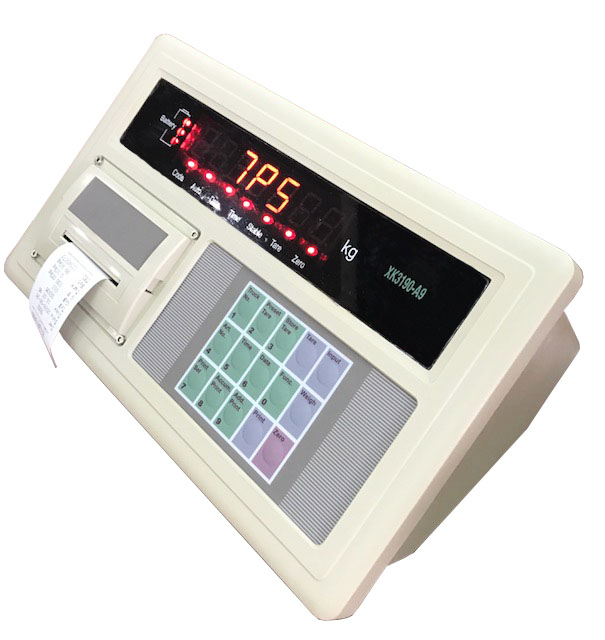

Bộ Chỉ Thị A9P
Hãng sản xuất: TPS hợp tác Yaohua Weighing.
Bộ Chỉ thị A9P sử dụng màn hình LED số đỏ sáng có độ phân giải 1/30.000.
- Độ phân giải nội: 1/30.000 Cân chính xác cấp III theo tiêu chuẩn Việt Nam ĐLVN15:2009 cũng như tiêu chuẩn Quốc Tế OIML R76.
- Vỏ làm bằng nhựa ABS.
- Màn hình: LED 06 số có độ phân giải cao.
- Cổng giao tiếp RS232, 485(bao gồm).
- Đơn vị cân: kg, g, lb, oz.
- Chức năng: cân, Trì bì, cài đặt Hi-LO-OK, in phiếu, chuyển đổi đơn vị, in kết quả cân, cân cộng đồn, cân động vật , cân xe tải, cân kiểm tra.
- Có đèn báo chức năng hết pin, đèn bào cân ổn định.
Phím Chức năng: Bộ chỉ thị A9P Có 12 phím chức năng.
Ngoài các phím số từ 0 đến 9 còn có các phím sau
Phím [zero] điều chỉnh về 0.
Phím [tare] trừ bì.
Phím [weigh] để cuôn giấy, thoát khỏi chế độ khác về chế độ cân.
Phím [print] để in. Tùy vào những thiết lập cho máy in.
Phím [add print] in lần cân gần nhất ( Mẫu tin vừa in)
Phím [ Accum print] in tổng cộng các lần cân. Nút này còn có tác dụng khới tạo code lại từ đầu.
Phím  [time], [date] để xem và chỉnh giờ và ngày của hệ thống.
Phím  [Func] vào chức năng cấu hình.
Bộ chỉ thị A9P kết nối tự động với bảng hiển thị phụ YHL3 mà không cần chuyển tính hiệu, giao thiếp qua thiết bị ngoại vị chuỗi truyền là 9600
Thông số kỹ thuật máy in theo cân:
 Máy in FSON mini kèm theo đầu cân, sử dụng mực in Rôbăng RC05, Giấy in kích thước 4 phân 4 (mực in và giấy in rất dể mua trên thị trường hiện nay).
- Pin sạc dự phòng: 12V/7AH kích thước pin(148 x 60 x 90)mm rất phổ biến trên thị trường
- Kích Thước bộ chỉ thị A9P: (306 x 234 x 177) mm.
- Trọng lượng: 4.5kg.
- Nguồn: 220V Pin sạc 12V/7Ah, Pin sử dụng 72h.
- Chứng Nhận: CE, OIML
Cung cấp bao gồm:
- Bộ Chỉ Thị A9P mới 100%.
- Pin sạc 12V/7Ah kèm theo.
- Máy in mini, giấy in khổ FO4F4 1 cuộn.
- CO phòng thương mại, CQ hãng sản xuất (bản sao).
- Tài liệu hướng dẫn sử dụng cuốn sách hướng dẫn (Tiếng Việt + Tiếng Anh).

01

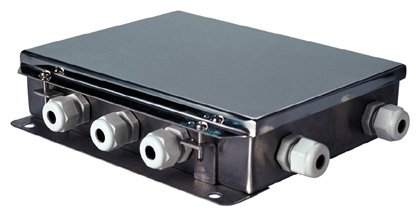

Hộp nối 6 loadcell.
Do KELI sản xuất vỏ làm bằng INOX 304 chống nước.
Bộ cộng tín hiệu loadcell.
hộp nối hay bộ phối hợp trở kháng loadcell.
Kích thước hợp nối 6 loadcell: (dài x rông x cao )mm ( 220 x 160 x 45) mm.
Có thể kết nối với các Loadcell 350-800 ohm.
Điện áp kích thích 5 ~ 15V DC.
Lựa chọn các chế độ kết nối: 6 loadcell.
JX03 XB cho chế độ song song.
JXH -Xc cho chế  độ nối tiếp.
Các cảm lực (Loacell) khi được sản xuất có các thông số kỹ thuật không giống nhau hoàn toàn.
Với các tập đoàn lớn, Công nghệ hiện đại thì thông số tín hiệu của các cảm biến lực có dung sai 0.1%.
Khi lắp đặt các Loacell vào cân phải thông qua hộp dây nối. Hộp nối dây loacell có chức năng sau:
Nối kết các dây tín hiệu của các loacell lại thành 1 dây khung chung về bộ chỉ thị.
Hộp kết nối có chức năng nhận tín hiệu từng loadcell.
Calib từng loadcell.
Nguyên tắc của hộp kết nối là cung cấp điện áp cho từng loadcell. Khi điện áp cung cấp cho loadcell thay đổi dẫn đến điện áp ra của loadcell thay đổi.

01

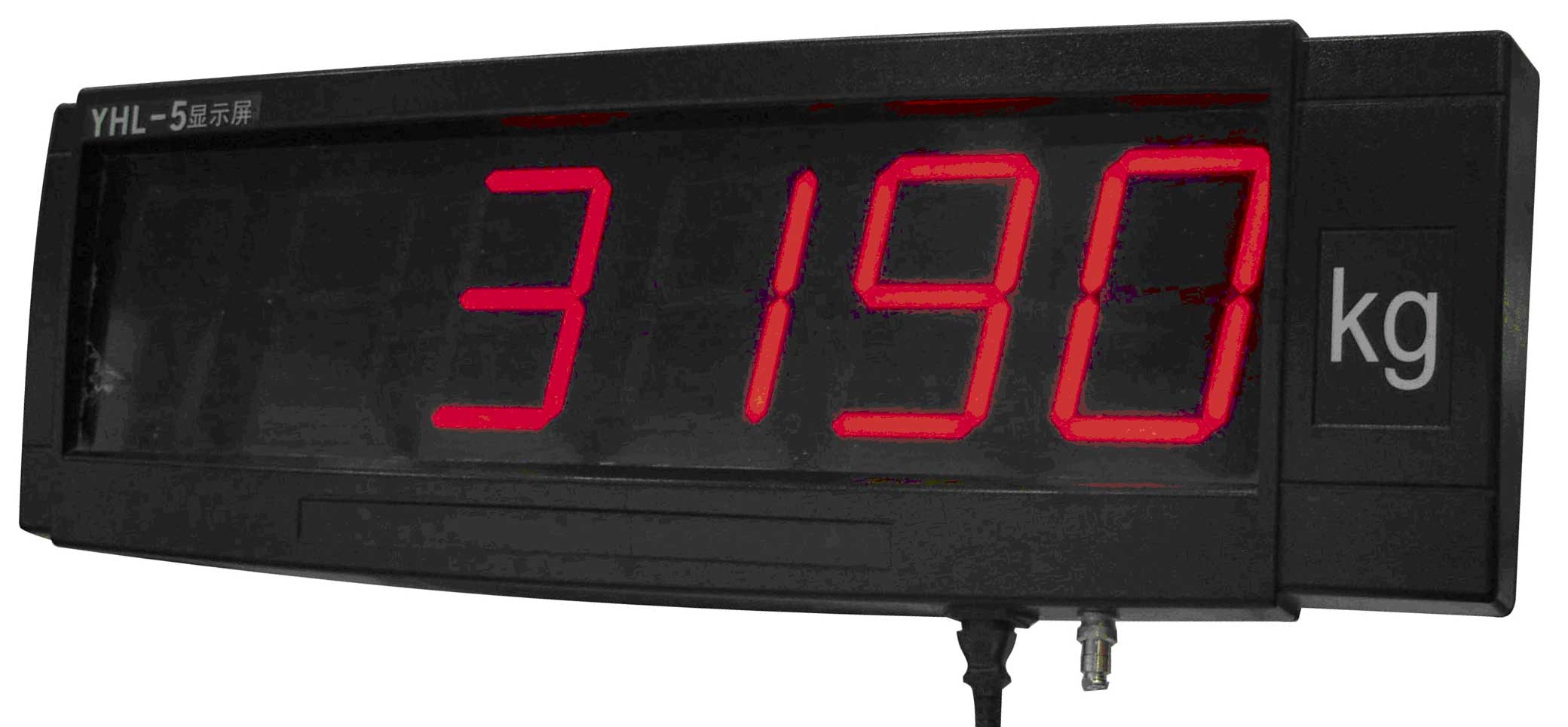

Bảng Hiển thị phụ cho Cân Điện Tử
Model: YHL5
- Tự động kết nối với các loại đầu cân XK3190 A9.
Hãng sản xuất: Yaohua
Bảng hiển thị phụ YHL5 (Scoreboard) là một màn hình hiển thị số lớn để sử dụng với cân điện tử, cân xe tải, cân sàn, và các ứng dụng công nghiệp khác. Giúp cho các lái xe và khách cân hàng nhìn thấy số cân mà không phải vào nhà điều hành. Khoảng nhìn xa có thể lên tới 22, 45, và 76 m. Có 5 hoặc 6 số với góc nhìn rộng.
- Tiêu thụ điện năng rất thấp.
- Dễ dàng lắp đặt.
- Tương thích với tất cả các chuẩn tín hiệu YAOHUA đầu cân có cổng rs232.
- Chiều cao số: 175mm.
- Size inch 5in (1mm = 0.03937 inches).
- LED 06 Bit.
- Kích Thước: (780 x 260 x 58)mm.
- Dễ dàng truy cập đến các thành phần nội bộ để sửa chữa
- Tốt độ truyền mặt định là 9600 (có thể thay đổi 1200, 2400, 4800 tùy theo nhu cần của đầu cân mà chọn để sử dụng).
- Hai thiết lập để điều chỉnh độ sáng của màn hình.
- Scoreboard sử dụng nguồn điện 220 VAC.

01

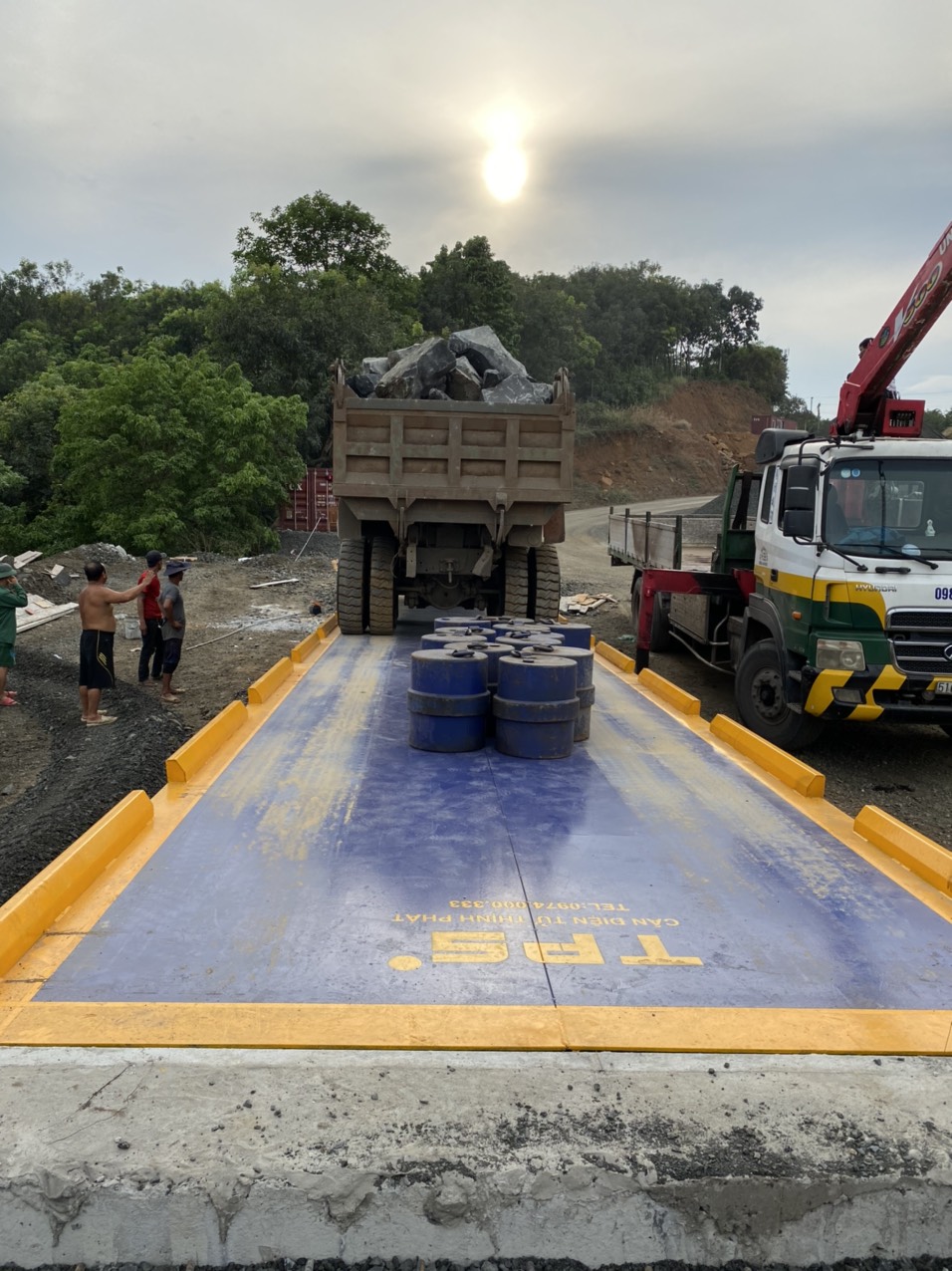

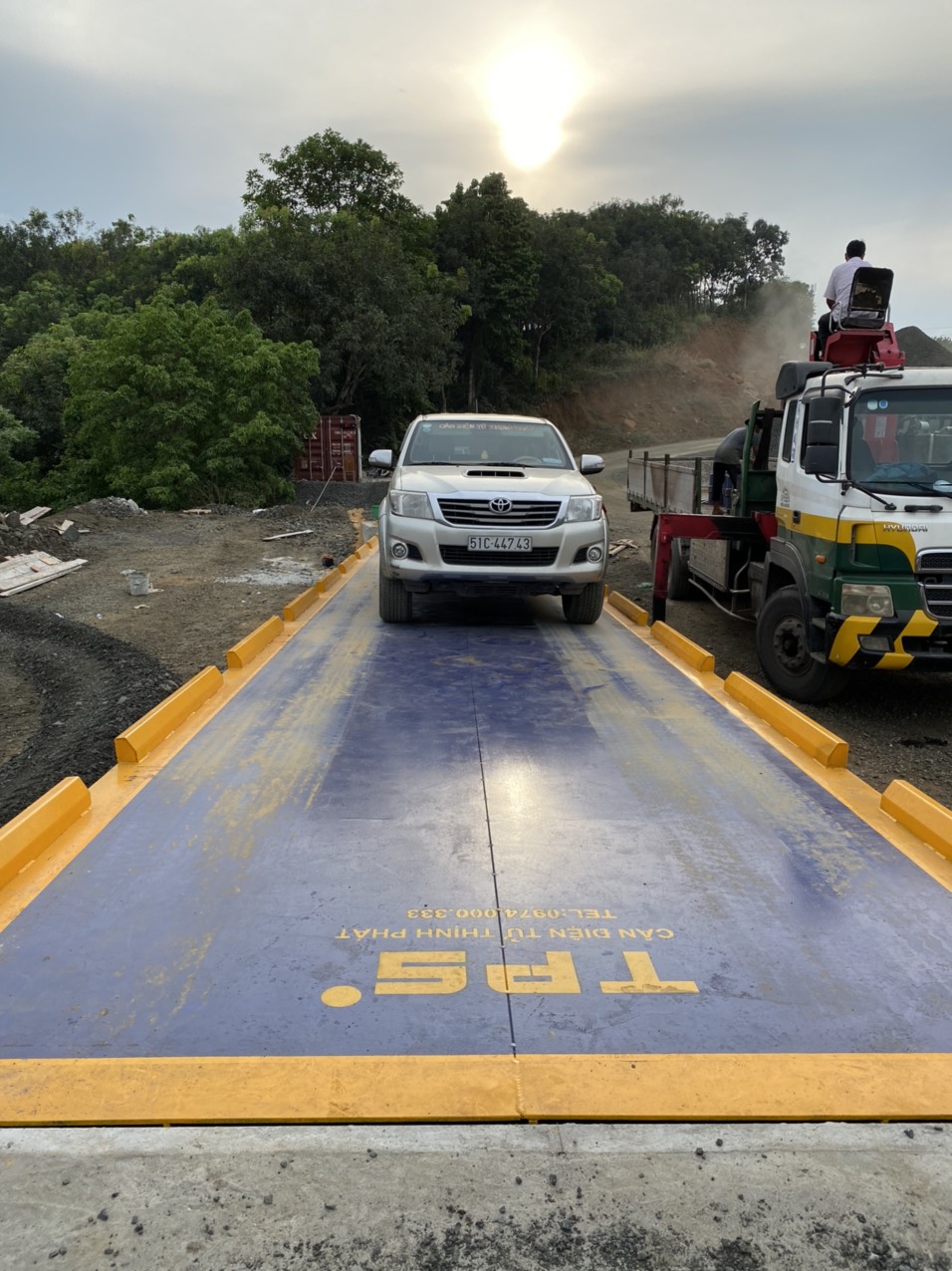

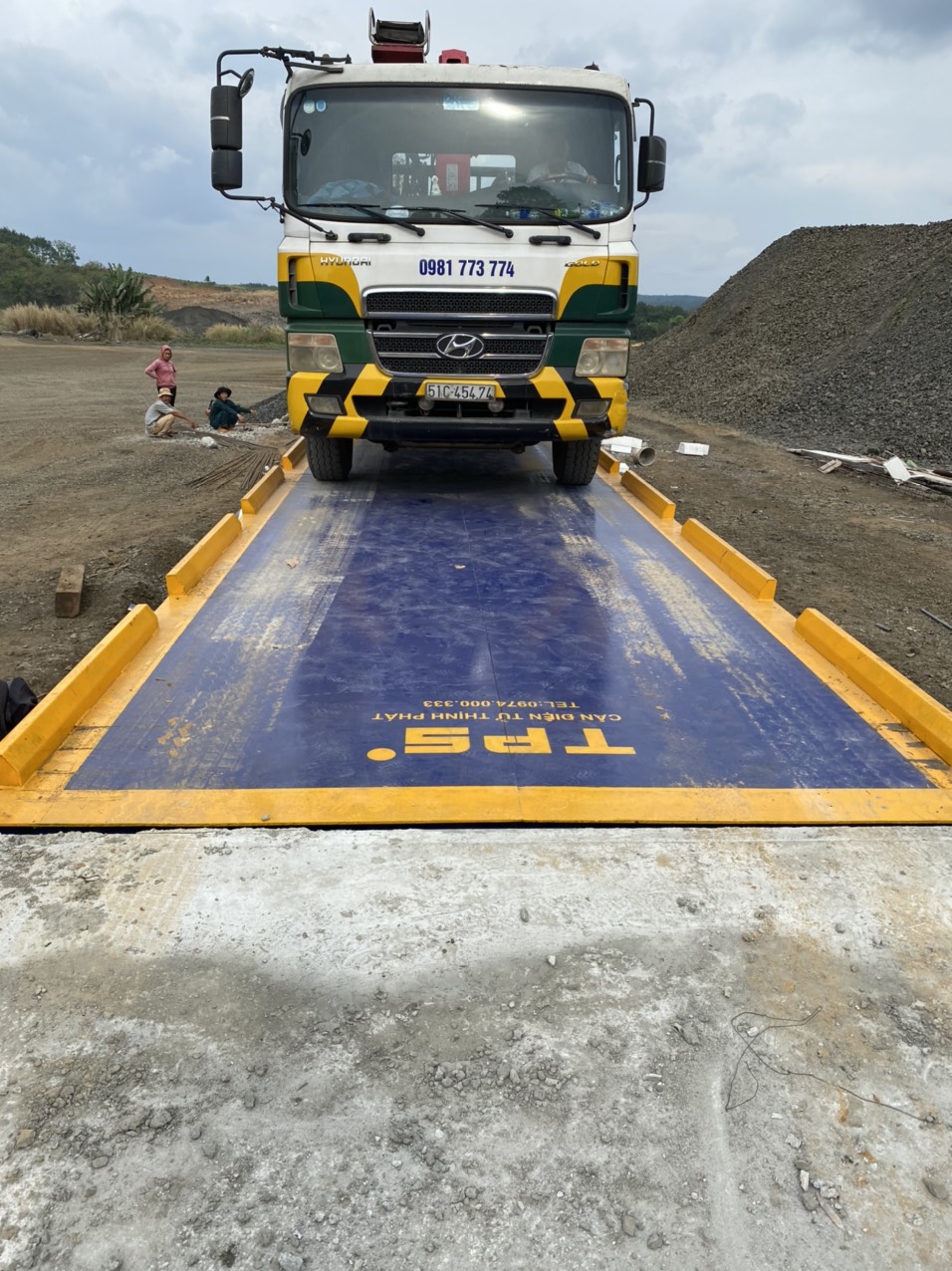

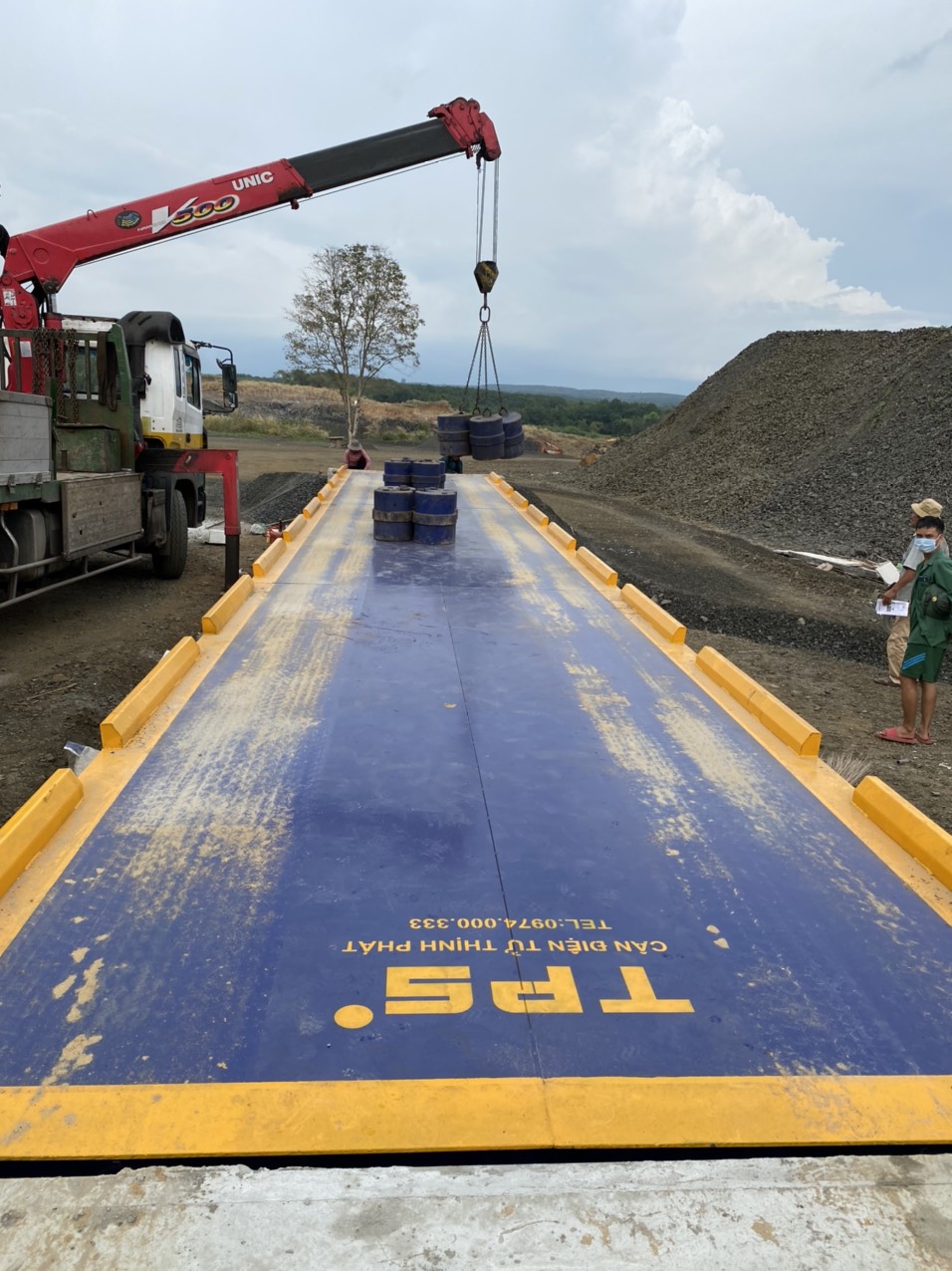

Khung Bàn cân
Vật liệu làm bàn cân thép dày 10mm.
Kết cầu dầm I300 gồm 02 module mỗi module có kích thước (6 x 0.3 x 0.3) m
Kích thước  bàn cân: (dài x rộng x cao) (12 x 0.3 x 0.3) m.

01

02 modul Kích thước (6 x 3 x 0.3)m, Dầm Chính I300

Giấy tín hiệu

100 mét

Bộ Máy Vi tính

1 Bộ

Máy in (chọn lựa máy in 3 liên hoặc máy in canon 29000)

1 Bộ

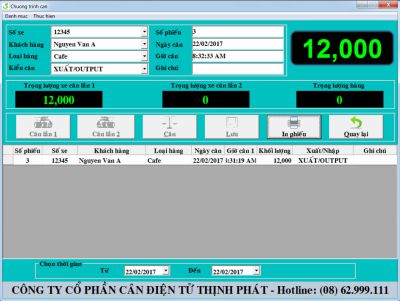

Phần mềm chuyên dụng TPS- Scales chạy trên  môi trường Windows bằng tiếng Việt có dấu, được lập trình các nhóm chức năng cơ bản sau:
 Lưu trữ và quản lý tự động bằng máy vi tính các thông tin, khác hàng, thời gian và khối lượng xuất nhập.

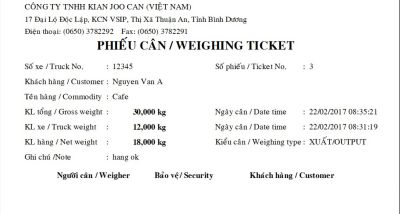

 In phiếu cân cho từng lần cân, Trong phiếu cân ghi rõ các chi tiết, mã số khách hàng (nhập từ bàn phím) nhân viên vận hành cân, khối lượng tổng, khối lượng tịnh, khối lung trừ bì, thời gian ra vào…
 Khai báo các thông tin phục vụ muc đích quản lý, thống kê: thống kê chi tiết theo thời gian, theo khách hàng, theo mặt hàng, theo số xe trong một gian đọan nhất định.
